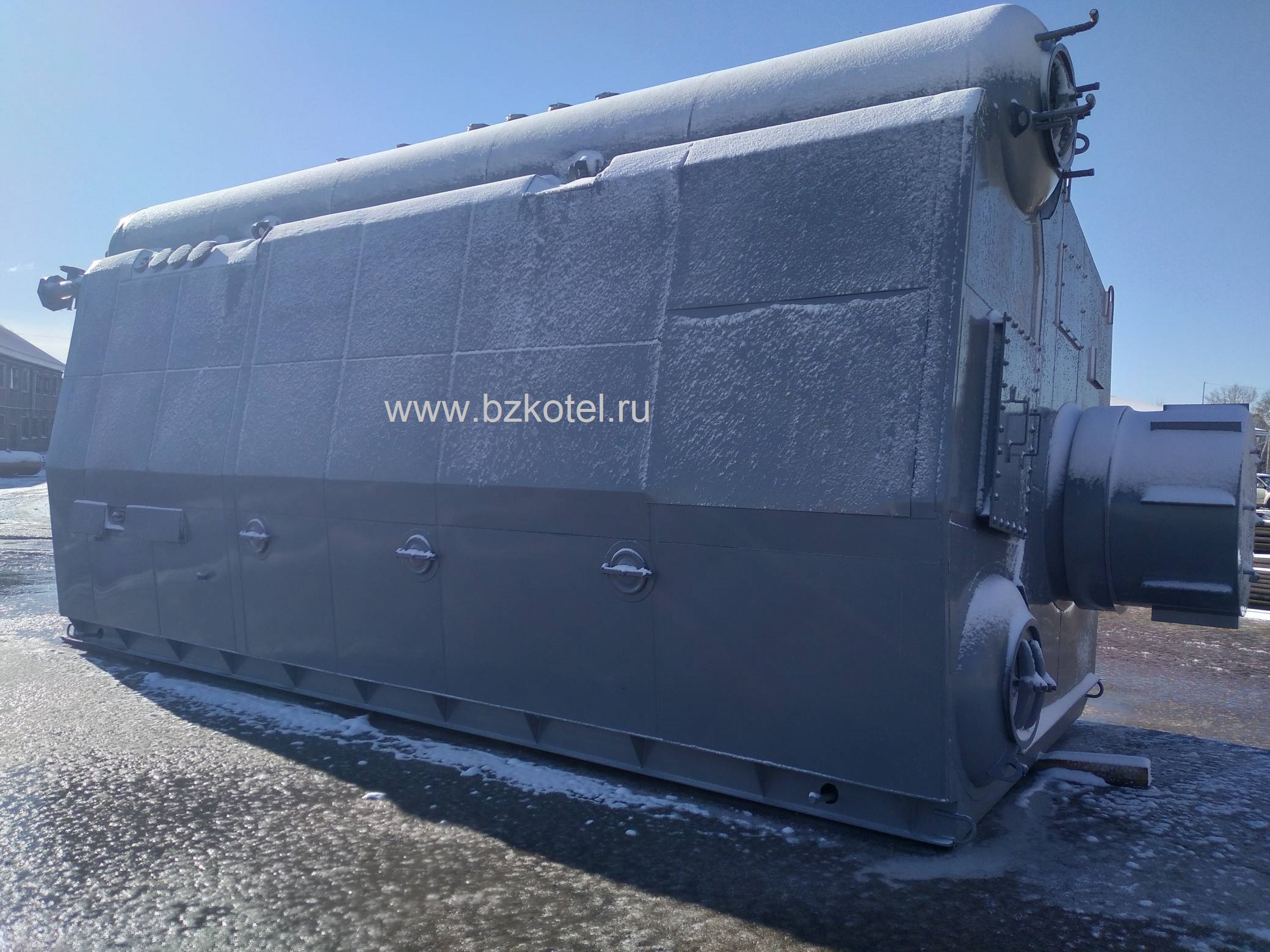

Котлы двухбарабанные, вертикально-водотрубные с естественной циркуляцией, с D-образной экранированной топочной камерой и конвективным пучком, расположенным параллельно топочной камере, разработанные на базе паровых котлов серии ДЕ с дополнительными устройствами для подвода и отвода сетевой воды, поставляемые одним транспортабельным блоком (блок котла в обшивке и изоляции с установленной горелкой), в комплекте с КИП, арматурой и гарнитурой в пределах котла, лестницами и площадками.
Котел предназначен для нагревания воды, находящейся под давлением не более 0,6 МПа (6 кгс/см2/), до температуры не выше 95°С, используемой в закрытых системах теплоснабжения на нужды отопления, вентиляции, горячего водоснабжения (только через водоводяной подогреватель), а также для технологических целей при сжигании природного газа, мазута или легкого жидкого топлива.
Технические характеристики
Наименование показателя | ДЕВ-4-14ГМ (КВ-ГМ-2,90-150С) | ДЕВ-6,5-14ГМ (КВ-ГМ-4,65-150С) | ДЕВ-10-14ГМ (КВ-ГМ-7,65-150С) | ДЕВ-16-14ГМ (КВ-ГМ-11,63-150С) | ДЕВ-25-14ГМ (КВ-ГМ-17,40-150С) |
Вид сжигаемого топлива | Природный газ/мазут | ||||
Номинальная теплопроизводительность, МВт(Гкал/ч) | 2,49 (2,90) | 4,00 (4,65) | (7,56) | (11,63) | 15 (17,4) ±10% |
Рабочее давление воды на выходе из котла, МПа(кгс/см2/), не более | 1,3(13) | 1,3(13) | 1,3(13) | 1,3(13) | 1,3(13) |
Температура воды на входе в котел, °С, не менее | 70 | 70 | 70 | 70 | 70 |
Температура воды на выходе из котла, "С, не более | 150 | 150 | 150 | 150 | 150 |
Расчетный КПД котла, %, не менее | 92/91 | 93/91 | 93/91 | 93/91 | 93/91 |
Расход расчетного топлива*, кг/ч, не более | 287(272) | 465(441) | 706(667) | 1141(1088) | 1762(1670) |
Габариты (LxBxH), мм, не более | |||||
транспортабельного блока котла | 3526х2921х4028 | 4276х2921х4028 | 5706x3031x4028 | 7180x3026x4032 | 9390х3136х4032 |
компоновки | 4195х3980х5050 | 4800х3980х5050 | 6530x3980x5050 | 8655x5210x6050 | 10195х5210х6095 |
Масса, кг, не более | |||||
транспортабельного блока котла | 11455 | 13320 | 16845 | 16965 | 23330 |
в объеме заводской поставки (в объеме компоновки) | 12886 | 14120 | 17985 | 19835 | 27457 |
