ООО «Бийский завод котельного оборудования» предлагает изготовление котлов Е-1,0-0,9. Котлы в наличии, а также изготовим с учетом индивидуальных запросов.

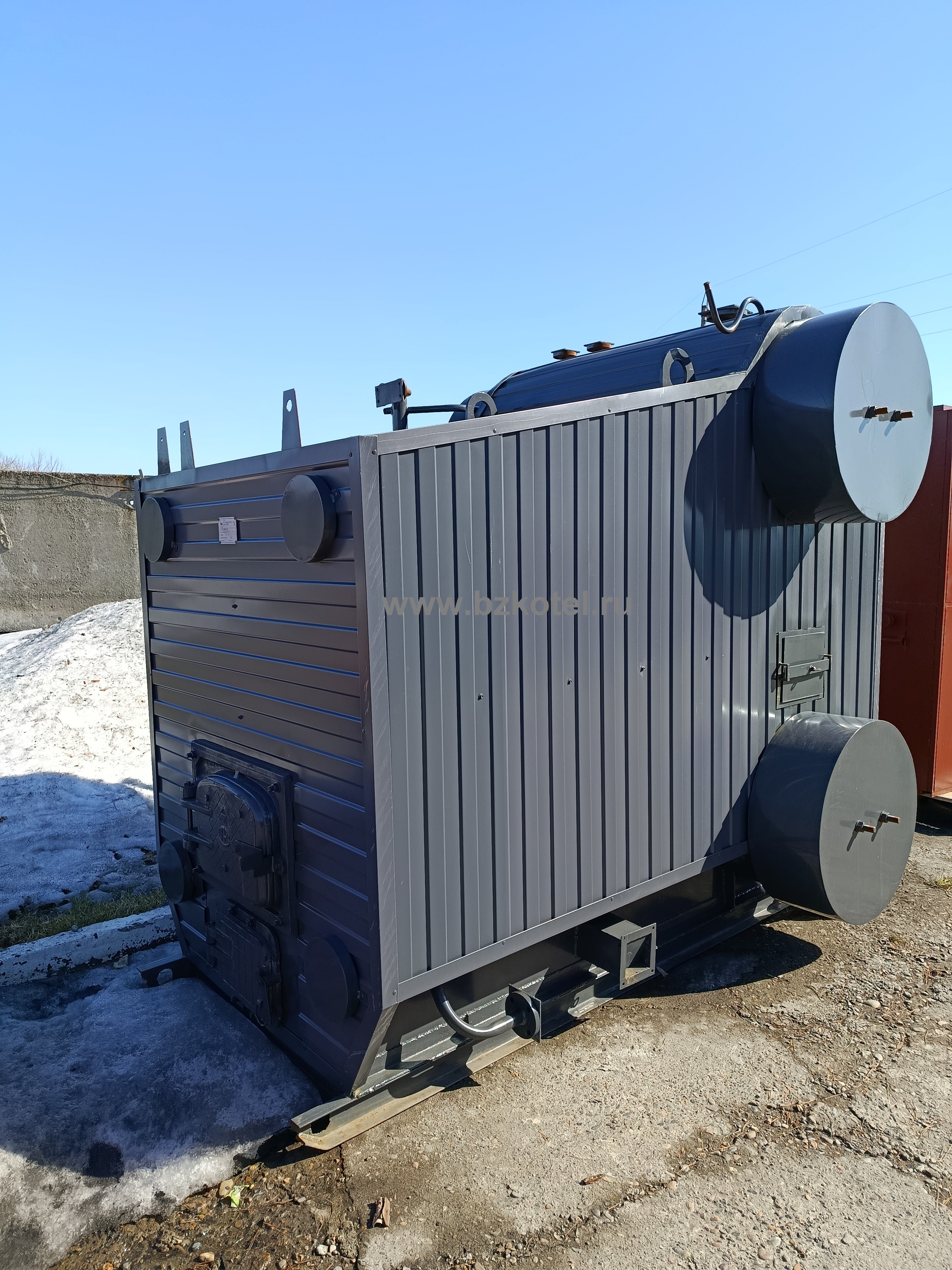

Котел паровой Е-1,0-0,9 принадлежит к типу вертикально-водотрубных двухбарабанных котлов с естественной циркуляцией. Предназначен для выработки насыщенного пара рабочим давлением 0,8 МПа для потребления предприятиями промышленности и сельском хозяйстве, для технологических, хозяйственных и бытовых нужд.
Котел паровой работает под разрежением. Конструкция трубной системы котла выдерживает кратковременное давление в топке до 3000 Па и разрежение в топке до 400 Па.
Технические характеристики котлов Е-1.0-0.9
Наименование показателей |
Котел Е-1.0-0.9Г |
Котел Е-1.0-0.9М |
Котел Е-1.0-0.9Р |
Паропроизводительность, т/ч |
1,0 |
1,0 |
1,0 |
Давление пара, МПа |
до 0,8 |
до 0,8 |
до 0,8 |
Расчетное топливо |
газ |
мазут |
уголь |
Расход топлива |
83,5 м3/ч |
74 кг/ч |
147 кг/ч |
КПД, % |
91 |
87,5 |
75 |
Температура питательной воды, °С |
50 |
50 |
50 |
Потребляемая электрическая мощность, кВт/ч |
6 |
6 |
6 |
Габаритные размеры котла, мм |
|||
- длина |
4 200 |
4 200 |
4 350 |
Масса котла Е-1.0-0.9, кг |
4 300 |
4 300 |
3 800 |
Котел паровой Е-1,0-0,9 состоит из следующих основных узлов:
- трубная система, натрубная теплоизоляция с каркасом и обшивкой;
- система питания;
- система управления;
- лестница с площадкой (5);
- тяговое устройство;
- топка.

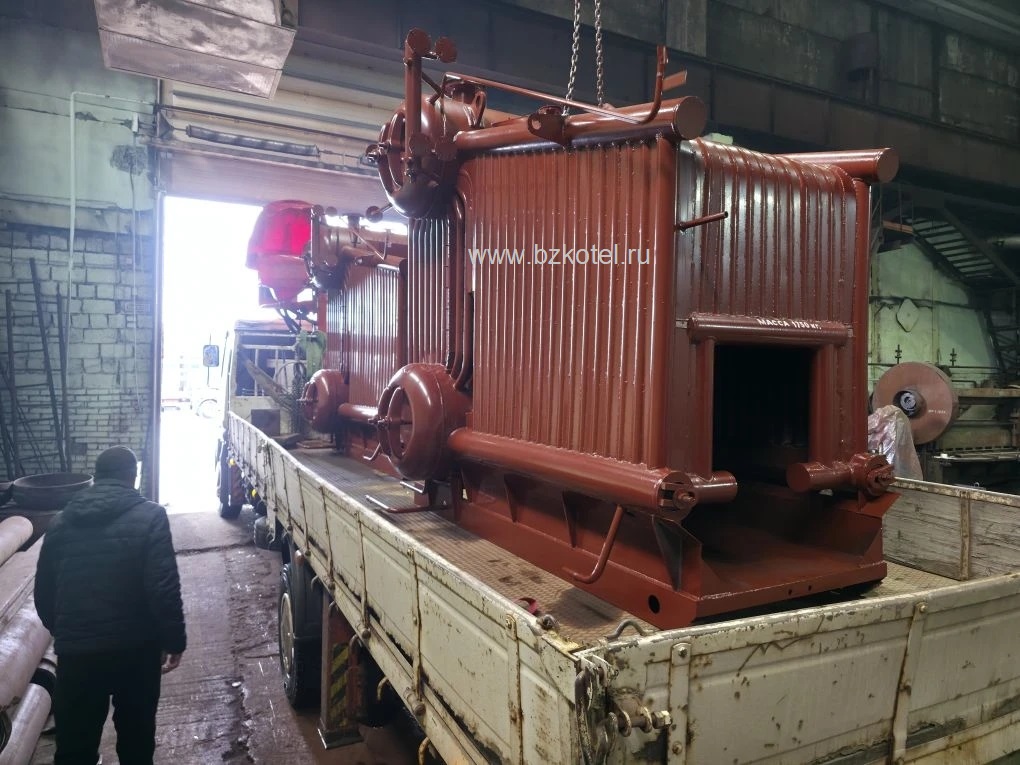

Трубная система выполненная в газоплотном исполнении с применением в качестве радиационной поверхности топки цельносварных экранов и состоит из следующих узлов:
- верхнего и нижнего барабанов, соединенных между собой пучком труб, образующих конвективную поверхность нагрева (оси барабанов расположены в одной вертикальной плоскости);
- двух боковых топочных экранов , включенных в циркуляционный контур котла Е-1,0-0,9 через коллекторы, которые вварены в барабаны, а также потолочного экрана, вваренного в верхний барабан и поперечный фронтовой коллектор, сообщающийся с нижними коллекторами.
Для очистки и осмотра коллекторов на их торцевой части имеются лючки. Доступ во внутреннюю часть барабанов и к трубам конвективного пучка котлов Е-1,0-0,9 возможен благодаря люкам барабанов. В качестве лаза для осмотра внутренних поверхностей топки используется дверка для шурования угля. Трубы конвективного пучка разделены перегородкой из жаростойкой стали, которая меняет направление потока газа и улучшают условия теплообмена.
В передней части потолочного экрана котла Е-1,0-0,9 может привариваться короб для установки забрасывателя ЗП. На нижнем барабане и нижних коллекторах боковых экранов имеются продувочные штуцеры. На днище верхнего барабана размещены патрубки водоуказательной арматуры и уровнемерной колонки.
В верхней части обечайки верхнего барабана установлены штуцера для крепления пружинных предохранительных клапанов, главный пароотводящий штуцер, трубка крепления манометра, труба подвода питательной воды, внутри верхнего барабана смонтированы сепарационное устройство и труба ввода питательной воды. Теплоизоляция выполнена минераловатными матами, уложенными на штыри, приваренные к мембранам трубной системы.
Принцип работы котла Е-1,0-0,9
При сжигании топлива в топке котла образуются дымовые газы высокой температуры. Эти газы проходят по газоходам котла, омывая пучки труб, по которым движется (циркулирует) вода.
В результате газы отдают воде часть своей теплоты и охлаждаются, а вода нагревается и превращается в пар, собирается в верхнем барабане котла.
Воздух в топку подается вентилятором через зазоры в колосниках. Охлажденные дымовые газы с помощью дымососа через дымоходы и дымовую трубу удаляются в атмосферу. Подготовленная вода подается насосом по питательному трубопроводу в верхний барабан котла.
Также имеются в наличии запасные части котла Е-1,0-0,9:
Трубная часть
Барабан котла
Водоуказательная колонка
Клапан предохранительный УФ 55105-025
Стекло Клингера
