ООО «Бийский завод котельного оборудования» производит деаэраторы атмосферного давления.

Деаэраторы предназначены для удаления коррозионно-агрессивных газов (кислорода и свободной углекислоты) из питательной воды паровых котлов и подпиточной воды системы теплоснабжения и горячего водоснабжения при одновременном ее нагреве.

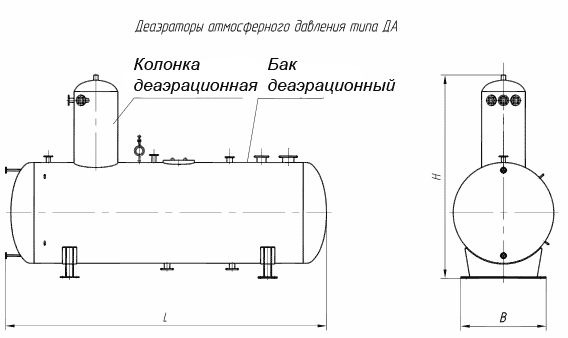

Деаэратор состоит из деаэраторного бака, деаэрационной колонки и гидрозатвора. Деаэраторный бак представляет собой горизонтальный, цилиндрический сосуд с эллиптическими днищами и патрубками входа и выхода рабочей среды, подключения трубопроводов и арматуры, установленный на опорах, одна из которых неподвижная.

На баке установлена деаэрационная колонка. Деаэрационная колонка представляет собой цилиндрическую обечайку с эллиптическим днищем, патрубками для подвода и отвода рабочей среды. Для обеспечения безопасной эксплуатации деаэратора предусмотрено предохранительное устройство-гидрозатвор, защищающий его от опасного превышения давления и уровня воды в баке. В деаэраторах применена двухступенчатая схема дегазации: первая-струйная, вторая-барботажная.

Во всех деаэраторах - обе ступени дегазации размещены в деаэрационной колонке.

Наименование изделия Краткая техническая характеристика
Давление, МПа Вместимость полезная, м 3 Среда Температура среды, oС Габариты (LxBxH), мм Масса, кг
Деаэратор атмосферного Давления ДА-1 0,12 0,45 вода, пар 104,2 955x950x2205 645
Деаэратор атмосферного Давления ДА-3 0,12 1,0 вода, пар 104,2 1275x1295x2482 756
Деаэратор атмосферного Давления ДА-5/2 0,12 2,0 вода, пар 104,2 2335x1616x3640 1365
Деаэратор атмосферного Давления ДА-5/4 0,12 4,0 вода, пар 104,2 3325x1616x3650 1600
Деаэратор атмосферного Давления ДА-5/8 0,12 8,0 вода, пар 104,2 5230x1420x2400 2090
Деаэратор атмосферного Давления ДА-10/4 0,12 4,0 вода, пар 104,2 3325х1616х3350 1630
Деаэратор атмосферного Давления ДА-10/8 0,12 8,0 вода, пар 104,2 5230x1420x2400 2310
Деаэратор атмосферного Давления ДА-15/4 0,12 4,0 вода, пар 104,2 3325x1616x3770 1700
Деаэратор атмосферного Давления ДА-15/8 0,12 8,0 вода, пар 104,2 6820x1616x3760 2189
Деаэратор атмосферного Давления ДА-25/8 0,12 8,0 вода, пар 104,2 6820x1616x3210 2740
Деаэратор атмосферного Давления ДА-50/15 0,12 15,0 вода, пар 104,2 5805x2230x4135 4223
Деаэрац. колонка КДА-5 0,12 - вода, пар 104,2 диам 512x2100 208,7
Деаэрац. колонка КДА-10 0,12 - вода, пар 104,2 диам 512x2100 208,56
Деаэрац. колонка КДА-15 0,12 - вода, пар 104,2 диам 512x2250 270
Деаэрац. колонка КДА-25 0,12 - вода, пар 104,2 диам 720x2790 333,5
Деаэрац. колонка КДА-50 0,12 - вода, пар 104,2 диам 1016x2050 574
Деаэрац. колонка КДА-100 0,12 - вода, пар 104,2 диам 1016x2050 580
Гидрозатвор для ДА 5-25 0,12 - вода, пар - 1460x495x5930 183
Гидрозатвор для ДА 50-100 0,12 - вода, пар - 1500x495x5950 296,3
Охладитель выпара ОВА-2 в трубн. сист. 0,5;
в корп. 0,12
- вода, пар в трубн. сист. 40-50;
в корп. 104,2
1150x516x580 229
Охладитель выпара ОВА-8 в трубн. сист. 0,5;
в корп. 0,12
- вода, пар в трубн. сист. 40-50;
в корп. 104,2
2860x516x580 355
Охладитель выпара Вакуумный ОВВ-2 в трубн. сист. 0,5;
в корп. 0,01-0,12
- вода, пар в трубн. сист. 10-80;
в корп. 40-104,2
1100x485x625 175



Деаэратор

ДА 50/25

ДА 100/25

ДА 100/50

ДА 200/50

Производительность номинальная, т/ч

50

100

100

200

Давление рабочее избыточное, МПа

0,12

0,02

0,12

0,02

Температура деаэрированной воды,°C

104,2

104,2

104,2

104,2

Габариты (LxBxH), мм

8100х2500х4450

8100х2500х4650

11600х2820х4700

26000х3100х4700

Масса, кг

6500

6700

10750

14700
